Knauf - MT310 Telaio per bidet sospeso per cartongesso cod. 58684

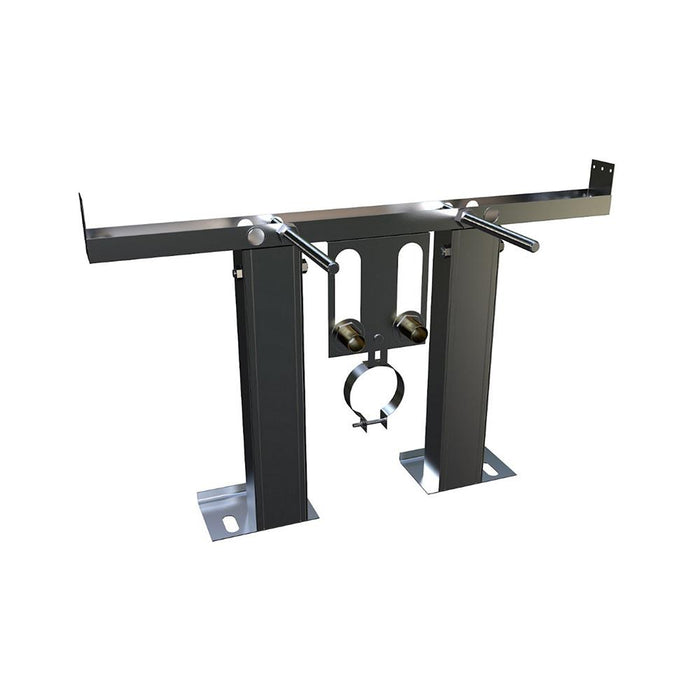

Telaio di supporto per bidet sospeso MT 310

1. Doppio profilo montante a C scatolato 75/100x50x0,6 mm
2. Profilo guida a U 75/100x40x0,6 mm
3. Piastra in acciaio zincato spessore 3 mm, regolabile con bulloni a testa semirotonda, con quadro sottotesta, filetto M6/16, con dado flangiato zigrinato (antisvitamento) in barra filettata M 12
4. Traversa a C 75x25, in acciaio zincato da 1,5 mm
5. Montanti telescopici a C 40x20 in acciaio zincato 3 mm, regolabile per quote e piastre di base
6. Bulloni fissa bidet in barra filettata M 12 con dado e rondella 12/24 con copridado in pvc cromato, con bussola eccentrica
7. Collare in acciaio zincato per tubazione di scarico
8. Raccordi in ottone M-F da ½

Telaio per supporto, tipo KNAUF MT 310, per bidet sospeso, per pareti ad orditura metallica e rivestimento in lastre di gesso rivestito, con portata sul sanitario sospeso fino a 400 kg (a norma UNICERAB 8950 parte 2ª). Il supporto è in acciaio zincato (a norma UNI-EN 10142-DX51D-Z-N-A-C), regolabile e preassemblato; completo di piastrine per il fissaggio sui montanti della parete, di raccordi in ottone M-F da 1/2” e collare per scarico per bidet. Il telaio sarà fissato all’altezza di progetto1 ai montanti a C di sezione 75/100x50x0,6 mm dell’orditura metallica della parete, scatolati e posti ad interasse 600 mm. Tra la ceramica ed il sanitario sarà interposto il pannello sagomato universale antivibrante KNAUF MT270 in gomma bianca reticolata, di spessore 5 mm e densità 50 Kg/m3.

Per la corretta installazione del supporto per bidet è strettamente necessario utilizzare l’articolo MT 270 guarnizione in gomma, da interporre tra i sanitari e il profilo.
